Руководство пользователя UZV Control

Часть 1: Физическое подключение контроллера

1. Внешний вид и компоненты

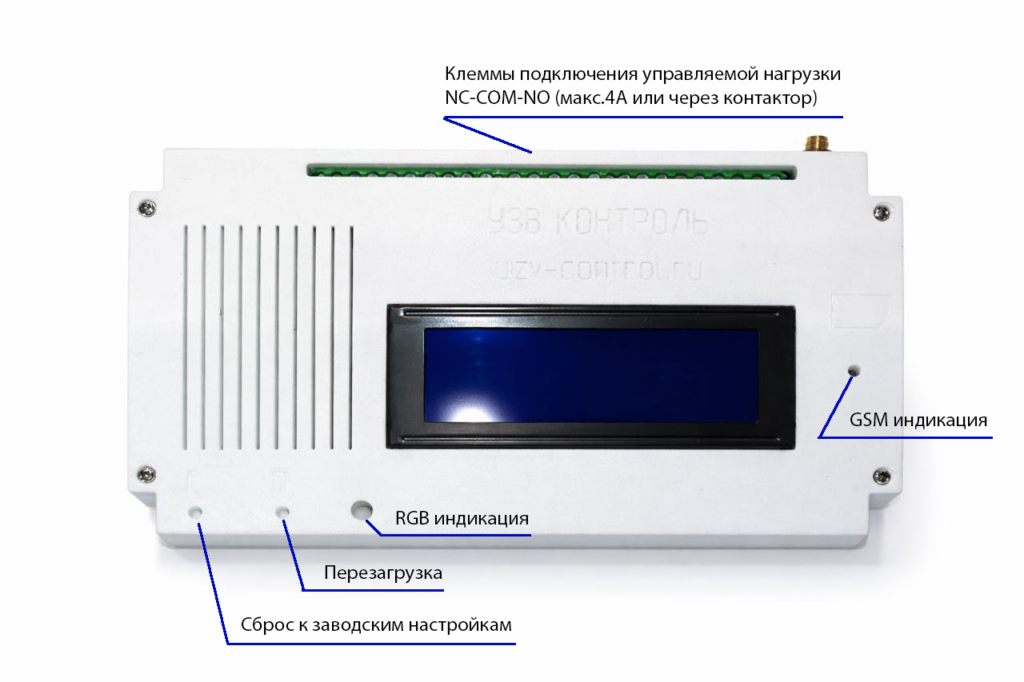

1.1 Лицевая панель

Контроллер в заводском корпусе имеет:

• Экран LCD 20×4 символов (20 символов в ширину, 4 строки)
• RGB светодиод слева снизу (индикатор состояния системы)
• Красный светодиод GSM справа (индикатор модуля SIM800L)

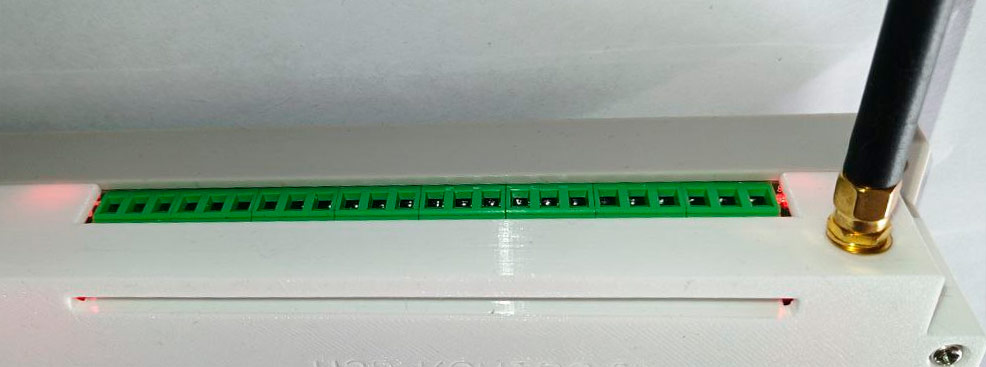

1.2 Верхние клеммы — РЕЛЕ

8 каналов реле в верхнем ряду:

• Реле 1: COM NO NC
• Реле 2: COM NO NC
• … Реле 8: COM NO NC

Каждое реле имеет 3 клеммы: COM (общий), NO (нормально разомкнутый), NC (нормально замкнутый)

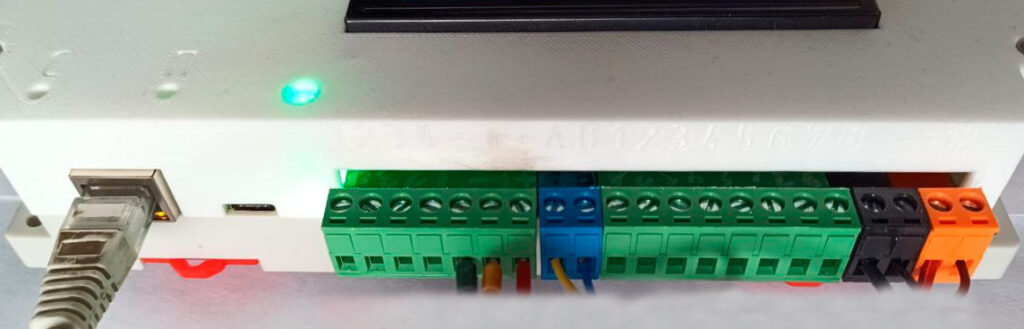

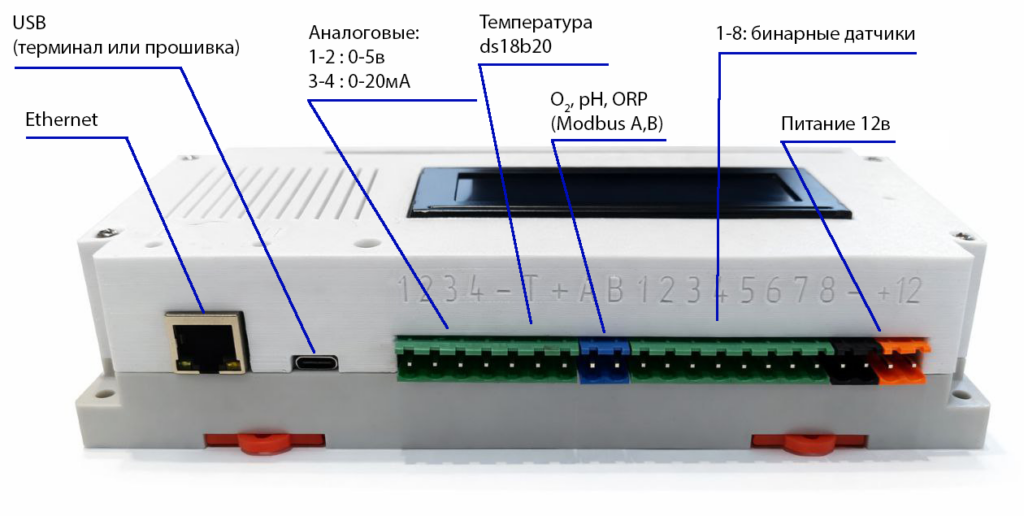

1.3 Нижние клеммы — ДАТЧИКИ И ПИТАНИЕ

Расположены под реле слева направо:

1. Ethernet — разъем RJ45 для сетевого подключения
2. USB Type-C — ТОЛЬКО для прошивки (не для питания)
3. A1 — аналоговый вход 0-5V
4. A2 — аналоговый вход 0-5V
5. A3 — аналоговый вход 0-20mA
6. A4 — вход датчика расхода YF-B1
7. — Температура — общий GND для датчиков DS18B20 и датчика расхода YF-B1 (чёрный провод)
8. Данные Температура — сигнальная линия для DS18B20 (жёлтый провод)
9. + Температура — питание +5V для датчиков DS18B20 и датчика расхода YF-B1 (красный провод)
10. A Modbus — линия A+ (жёлтый провод датчиков)
11. B Modbus — линия B- (синий провод датчиков)
12. 1-8 — дискретные входы (бинарные датчики, кнопки)
13. — Питания — общий GND
14. +12В — питание платы

2. Подключение питания

Требования:

• Напряжение: 12V DC
• Ток: ≥2A
• Полярность: соблюдать строго

Подключение (на выключенном контроллере):

1. Подключите плюс (+) от БП 12V к клемме «+12В»
2. Подключите минус (-) от БП 12V к клемме «- Питания»
3. Включите питание

Проверка включения:

• Экран загорается
• RGB светодиод светится синим (загрузка)

3. Подключение реле и нагрузок

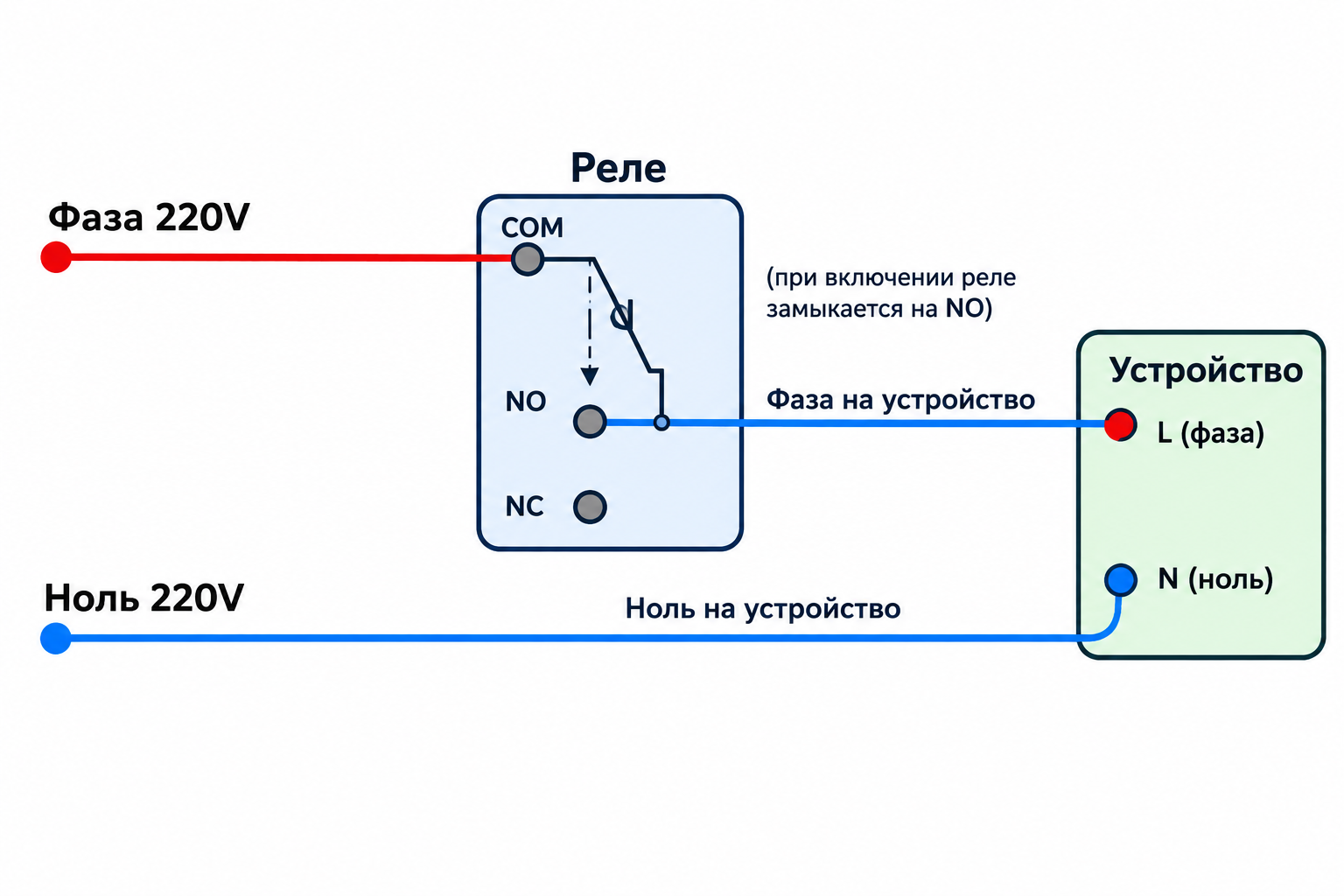

3.1 Схема подключения нагрузки к реле:

Пример:

Включение насоса через реле 1:

• Фаза 220V → COM реле 1
• NO реле 1 → Фаза насоса
• Ноль 220V → Ноль насоса
• Заземление → Корпус насоса

3.2 Параметры и ограничения:

• Максимальный ток: 4А на канал (с учетом пусковых токов)
• Напряжение: до 250V AC
• Мощность: до 800W при 220V

Важно:

1. Для подключения оборудования мощнее 800Вт используйте контакторы
2. При работе с нагрузками >2А проконсультируйтесь с электриком
3. Не превышайте 4А для долговечности реле

4. Подключение датчиков

ВНИМАНИЕ:

Все датчики подключать на выключенном контроллере!

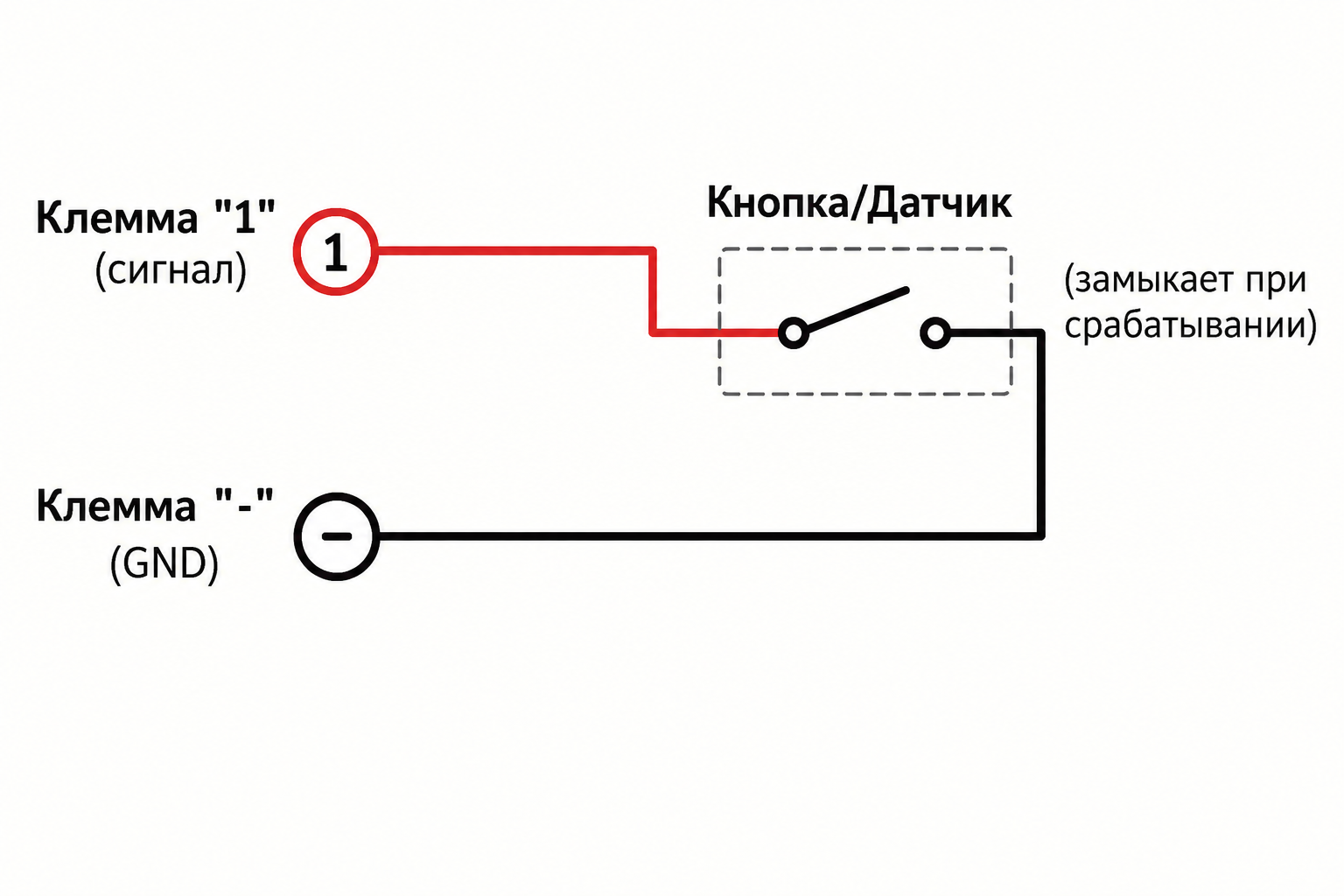

4.1 Дискретные входы (1-8) для кнопок и датчиков

Подключается: Кнопки, концевики, герконы, датчики потока, датчики уровня.

4.2 Аналоговые входы

• A1, A2: 0-5V (напряжение)
• A3: 0-20mA (ток)

4.3 Датчики температуры DS18B20

Поддерживается: до 3 датчиков одновременно

Цвета проводов (стандартные):

• Красный: +5V → клемма «+ Температура»
• Жёлтый: DATA → клемма «Данные Температура»
• Чёрный: GND → клемма «- Температура»

4.4 Modbus датчики (RS-485)

Поддерживается по одному датчику каждого типа:

• Кислород (O2) — 1 шт.
• pH — 1 шт.
• ORP — 1 шт.

Цвета проводов (стандартные):

• Коричневый: +12V → клемма «+12В»
• Чёрный: GND → клемма «- Питания»
• Жёлтый: A+ → клемма «A»
• Синий: B- → клемма «B»

4.5 Датчик расхода YF-B1

Поддерживается: 1 датчик.

Цвета проводов:

• Красный: +5V → клемма «+ Температура» (общее питание с датчиками DS18B20)
• Чёрный: GND → клемма «- Температура» (общий GND с датчиками DS18B20)
• Жёлтый: сигнал → клемма «A4»

5. Сетевое подключение

5.1 Ethernet

Подключение (на выключенном контроллере):

1. Вставьте сетевой кабель в разъем RJ45
2. Включите питание контроллера

Настройки:

• IP: Получает автоматически (DHCP)
• MAC-адрес: Отображается на экране при загрузке (первая строка). Также MAC-адрес можно посмотреть кратковременным нажатием (менее 1 сек) кнопки «С» — адрес отображается на экране в течение 30 секунд, работа контроллера при этом не прекращается (доступно с версии прошивки 3.9)
• Сервер: https://lk.uzv-control.ru

5.2 Локальный веб-интерфейс контроллера

Контроллер имеет встроенный веб-интерфейс, доступный по локальной сети без облачного сервиса.

Как зайти:

1. Узнать IP контроллера — он отображается на экране LCD после загрузки
2. Открыть в браузере: http://IP-адрес (например, http://192.168.1.100)
3. Логин не требуется — доступ по локальной сети без пароля

Что отображается:

• Статусы: ETH (Ethernet), GSM (модем), SRV (связь с сервером)
• Дискретные входы: DI1–DI8, состояние ВКЛ/ВЫКЛ
• Реле: 8 штук, можно включить/выключить кликом. Кнопка подсвечивается синим, когда ВКЛ
• Датчики: температура, O₂, pH, ORP, аналоговые, расход — текущие значения

Кнопки:

• Обновить — обновляет все данные вручную
• Перезагрузка — перезагружает контроллер

Автообновление: статусы и датчики раз в минуту, дискретные входы — каждые 2 секунды.

6. GSM модем и SIM-карта

6.1 Установка SIM-карты (на выключенном контроллере):

1. Выключите питание контроллера
2. Найдите прорезь для SIM-карты на корпусе справа
3. Вставьте SIM-карту чипом вверх (на корпусе нарисована схема)
4. Подключите GSM антенну к разъему SMA
5. Включите питание

6.2 Требования к SIM-карте:

• Оператор: любой российский
• Баланс: положительный (для отправки SMS)
• PIN-код: должен быть отключён
• Тариф: с поддержкой SMS (не требуется интернет)

7. Индикация и экран

7.1 RGB светодиод (слева снизу):

• Синий: Загрузка системы
• Зелёный: Есть связь с сервером
• Жёлтый: Нет связи с сервером, но есть GSM связь
• Красный: Нет никакой связи (полный оффлайн)

Во всех состояниях светодиод раз в 3 секунды затухает — это индикация работы контроллера и признак того, что он не завис (доступно с версии прошивки 3.9).

7.2 Красный светодиод GSM (справа):

• Часто мигает (раз в 1-2 сек): Нет связи с сотовой сетью
• Редко мигает (раз в 3-5 сек): Связь с сотовой сетью есть

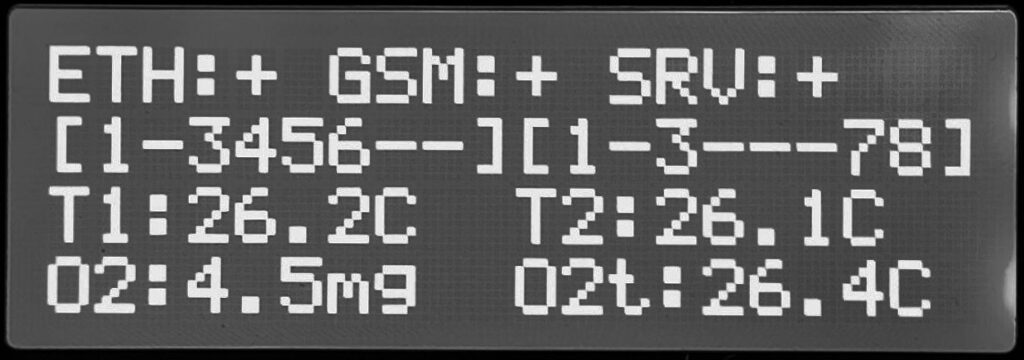

7.3 Экран LCD 20×4:

Строка 1 — статусы:

ETH:+ GSM:+ SRV:+

• ETH: Ethernet (+ есть, — нет)
• GSM: Мобильная сеть (+ зарегистрирован, — нет, ? есть связь но нет регистрации)
• SRV: Связь с сервером (+ есть, — нет)

Строка 2 — состояния входов и реле:

[1-3---78][--4-6--]

• Первые 8 символов: Дискретные входы 1-8 (цифра = активен, — = неактивен)
• Вторые 8 символов: Реле 1-8 (цифра = включено, — = выключено)

Строки 3-4: Циклический показ показаний активных датчиков

7.4 Кнопки управления на корпусе

В левом нижнем углу корпуса находятся две кнопки в защитных отверстиях (для нажатия спичкой или скрепкой):

1. Кнопка «П» (Перезагрузка)
   • Назначение: перезагрузка контроллера
   • Использование: короткое однократное нажатие
   • Результат: контроллер перезагрузится
   • Индикация: RGB светодиод мигнет синим, экран перезагрузится
2. Кнопка «С» (Сброс / показ MAC-адреса)
   • Назначение: сброс настроек к заводским; показ MAC-адреса на экране
   • Использование:
     • Кратковременное нажатие (менее 1 сек) — на экране на 30 секунд отображается MAC-адрес. Работа контроллера при этом не прекращается (доступно с версии прошивки 3.9)
     • Нажать и удерживать 5 секунд — сброс настроек к заводским
   • Звуковые сигналы (при удержании для сброса):
     • Через 3 секунды: короткий сигнал (предупреждение)
     • Через 5 секунд: длинный сигнал (подтверждение сброса)
   • Результат: при коротком нажатии — показ MAC-адреса; при удержании — все настройки сбрасываются к заводским

Процедура сброса настроек:

1. Нажмите и удерживайте кнопку «С»
2. Через 3 секунды услышите короткий звуковой сигнал (предупреждение)
3. Продолжайте удерживать кнопку ещё 2 секунды
4. Через 5 секунд услышите длинный звуковой сигнал
5. Отпустите кнопку
6. Контроллер перезагрузится с заводскими настройками

После сброса:

• Пароль устройства: 12345
• Все пользовательские настройки удалены
• Правила и контакты на сервере сохраняются, но контроллер их «забывает»
• Необходимо в личном кабинете снова сменить пароль устройства

Важно: Сброс настроек не удаляет устройство из личного кабинета, только сбрасывает локальные настройки контроллера.

Часть 2: Личный кабинет управления

8. Облачный сервис и оплата

8.1 Что такое облачный сервис

Личный кабинет lk.uzv-control.ru — это облачный сервис, который даёт:

• Удобный интерфейс управления
• Удалённое управление и наблюдение
• Сбор статистики с датчиков
• Дашборд с графиками
• Настройку правил автоматизации

Все настройки синхронизируются и хранятся как в облаке, так и в контроллере. Правила автоматизации заливаются по сети в контроллер и продолжают работать без облака.

Без облака контроллер продолжает работать полностью: показания датчиков, управление реле и все настроенные правила автоматизации продолжают выполняться. Недоступны только: изменение настроек автоматизации, удалённый мониторинг, дашборд, статистика.

8.2 Тариф и списание

• Стоимость: 999 ₽/мес за одно устройство
• Списание: ежедневно, 33,30 ₽/день за одно устройство (999/30)
• Баланс может быть ненулевым при старте (по акции, при крупном заказе или по согласованию)

8.3 Пополнение баланса

• Пополнение в личном кабинете, в разделе «Баланс и платежи»
• Минимальная сумма пополнения — 100 ₽
• Оплата картой онлайн
• Баланс обновляется в течение 5 минут после оплаты

8.4 Что происходит при нулевом и отрицательном балансе

• При балансе от 0 до −500 ₽ облачный сервис продолжает работать в полном объёме
• При снижении баланса ниже −500 ₽ доступ к облачному сервису приостанавливается — контроллер и правила автоматизации продолжают работать, но пропадает удалённый мониторинг, статистика, дашборд и возможность менять настройки автоматизации
• После пополнения баланса доступ к облачному сервису восстанавливается автоматически

9. Регистрация и первый вход

9.1 Создание аккаунта

Адрес: http://lk.uzv-control.ru

1. Нажмите «Регистрация» в правом верхнем углу
2. Заполните форму:
   • Имя пользователя — латинские буквы и цифры
   • Пароль — минимум 8 символов
   • Повторите пароль
3. Нажмите «Зарегистрироваться»

Запомните имя пользователя и пароль.

9.2 Вход в систему

1. Введите имя пользователя
2. Введите пароль
3. Нажмите «Войти»

9.3 Меню навигации

После входа вверху страницы отображается меню:

• Дашборд — главный экран
• Устройства — управление контроллерами
• Контакты — для уведомлений
• Правила — автоматизация
• Аккаунт: [ваше имя] — профиль
• Выйти — выход из системы

10. Добавление контроллера в систему

10.1 Подготовка

Перед добавлением убедитесь:

1. Контроллер подключен к питанию 12V
2. Ethernet кабель подключен к сети
3. Контроллер загрузился (RGB светодиод горит зеленым)

10.2 Добавление устройства

1. В меню выберите «Устройства»
2. Нажмите кнопку «Добавить устройство»
3. Заполните форму:
   • Название — например: «Моя УЗВ», «Форелевая ферма»
   • MAC-адрес — 12-значный адрес контроллера (смотрите Часть 1, пункт 5.1, или кратковременно нажмите кнопку «С» на корпусе)
   • Пароль устройства — заводской пароль 12345
4. Нажмите «Сохранить»

Устройство появится в списке устройств. Статус будет «offline» до первой связи.

10.3 Проверка подключения

1. Вернитесь в меню «Устройства»
2. У добавленного устройства статус должен измениться на «online» (зелёный значок)
3. Если статус остается «offline», проверьте:
   • Правильность MAC-адреса и пароля
   • Подключение Ethernet
   • Питание контроллера

10.4 Смена пароля устройства

Важно: Смените заводской пароль 12345 после добавления устройства.

1. В списке устройств нажмите кнопку «Просмотр» у нужного устройства
2. В детальном просмотре устройства в правом верхнем углу нажмите кнопку «Сменить пароль»
3. Заполните форму:
   • Текущий пароль: 12345
   • Новый пароль
   • Подтверждение нового пароля
4. Нажмите «Сохранить»

Новый пароль сохранится в контроллере при следующей связи.

11. Главный дашборд

11.1 Первый запуск дашборда

После входа в систему вы попадаете на дашборд. Изначально он пуст.

Для начала работы необходимо добавить карточки датчиков и реле.

11.2 Добавление карточек на дашборд

1. На дашборде нажмите кнопку «Редактировать» в правом верхнем углу
2. Откроется редактор дашборда:
   • Левая панель — список всех ваших устройств и их элементов
   • Правая область — макет дашборда (сетка 3 колонки)
3. Добавление карточки:
   • Найдите нужное устройство в левой панели
   • Разверните список, нажав на название устройства
   • Перетащите нужный датчик или реле из списка на макет справа
   • Карточка появится на макете
4. Настройка названия дашборда:
   • Вверху редактора в поле «Название дашборда» введите свой текст (например: «Моя УЗВ»)
   • Нажмите кнопку 💾 рядом с полем
5. Сохранение изменений:
   • После добавления всех нужных карточек нажмите кнопку «Сохранить» в правом верхнем углу
   • Вы вернетесь на основной дашборд

11.3 Структура дашборда

После добавления карточек дашборд будет содержать:

Карточки датчиков:

• Название датчика
• Текущее значение (температура, состояние и т.д.)
• График изменения значений

Карточки реле:

• Название реле
• Текущее состояние (ВКЛ/ВЫКЛ)
• Переключатель для управления
• График работы

11.4 Управление реле с дашборда

Для реле в статусе «online»:

1. Найдите карточку нужного реле
2. Нажмите на переключатель (ползунок)
3. Состояние изменится в течение 1-2 секунд
4. Значок состояния обновится

11.5 Статусы карточек

• Онлайн (нормальный вид) — устройство на связи
• Оффлайн (полупрозрачный с красным значком 🔴 OFFLINE):
  • Значения датчиков: --
  • Управление реле: заблокировано, отображается «НЕТ СВЯЗИ»

  Offline статус появляется через 35-45 секунд после потери связи, не мгновенно.

11.6 Дальнейшая настройка дашборда

В любой момент можно:

• Вернуться в редактор (кнопка «Редактировать»)
• Добавить новые карточки
• Удалить ненужные карточки (кнопка ✕)
• Перемещать карточки по макету
• Изменить название дашборда

12. Управление устройствами

12.1 Список устройств

Страница «Устройства» показывает таблицу с устройствами:

• Название — заданное при добавлении
• MAC-адрес
• Статус — online/offline с временем последней связи
• Действия:
  • Просмотр — детальная информация об устройстве
  • Удалить — удаление устройства из системы

12.2 Детальный просмотр устройства

При нажатии «Просмотр» отображается страница с:

Вверху:

• Название устройства
• MAC-адрес
• Статус (online/offline)
• Кнопки управления: «Удалить устройство», «Переименовать устройство», «Сменить пароль»

Раздел «Реле управления»:

• 8 карточек реле (REL1-REL8)
• Каждая карточка содержит:
  • Название реле и физический порт (например: «Насос 1», REL1)
  • Текущее состояние (ВКЛ/ВЫКЛ)
  • Кнопки управления «ВКЛ»/»ВЫКЛ»
  • Кнопка настроек ⚙️ для переименования и инвертирования состояния

Раздел «Датчики»:

• Все датчики устройства, сгруппированные по типам:
  • Дискретные входы (DI1-DI8) — бинарные датчики
  • Аналоговые входы (A1-A3)
  • Датчик расхода
  • Температурные датчики (DS18B20)
  • Датчики Modbus (O2, pH, ORP)
• Каждый датчик показывает:
  • Название
  • Тип датчика
  • Текущее значение
  • Кнопка настроек ⚙️ для калибровки и переименования

13. Контакты для уведомлений

13.1 Назначение

Контакты используются правилами автоматизации для отправки уведомлений.

13.2 Создание контакта

1. В меню выберите «Контакты»
2. Нажмите «Добавить контакт»
3. Заполните форму:
   • Имя — например: «Дежурный», «Технолог»
   • Номер телефона — для SMS в формате +79161234567
   • Telegram ID — числовой ID
   • MAX ID — числовой ID
   • Описание — необязательно
   • Активен — включить/выключить контакт
4. Нажмите «Сохранить»

Для Telegram:

1. Перейдите к боту @uzvcontrol_bot
2. Отправьте сообщение «/start»
3. Бот ответит с вашим числовым chat_id
4. Скопируйте этот ID в поле «Telegram ID»

Для MAX:

1. Перейдите к боту https://max.ru/se13487248_bot
2. Отправьте сообщение «/start»
3. Бот ответит с вашим числовым chat_id
4. Скопируйте этот ID в поле «MAX ID»

13.3 Активность контактов

Правила отправляют уведомления только:

• Активным контактам (Активен = да)
• Имеющим заполненный номер телефона (для SMS) или Telegram ID (для Telegram)

14. Система правил автоматизации

14.1 Принцип работы

Правила работают по схеме: ЕСЛИ (триггер) → ТО (действия)
Система проверяет:

• Правило активно
• Условие триггера выполнено
• Контакты для уведомлений активны и заполнены

14.2 Создание правила

1. В меню выберите «Правила»
2. Нажмите «Создать правило»

Шаг 1: Основные параметры:

• Устройство — выберите контроллер
• Название — например: «Авария по температуре»
• Активно — включить правило
• Задержка — минимальный интервал между срабатываниями (секунды)

Шаг 2: Триггер (ЕСЛИ)
Доступные типы триггеров:

1. Датчик — выберите датчик, оператор (>, <, =), значение
2. Состояние реле — выберите реле и состояние (ВКЛ/ВЫКЛ)
3. Входящее SMS — укажите ключевое слово и/или отправителя
4. Время/расписание — ежедневно, по дням недели или интервал

Шаг 3: Действия (ТО)
Доступные действия:

1. Управление реле — включить/выключить реле (выполняется через сервер)
2. SMS уведомление — отправить SMS выбранным контактам (выполняется на контроллере, работает без интернета)
3. Сообщение в мессенджер — отправить в Telegram или MAX (требуется интернет, выполняется на сервере)
4. Звонок — позвонить выбранному контакту (выполняется на контроллере)

Задержка выполнения действия — пауза перед выполнением действия (секунды). Работает только на контроллерах с версией прошивки 3.7 и новее. На старых прошивках действие выполняется мгновенно.

14.3 Шаблоны сообщений с переменными

В тексте SMS и сообщений в мессенджеры можно использовать переменные в фигурных скобках { }.
При срабатывании правила переменные автоматически заменяются на актуальные значения.

Доступные переменные:

Температурные датчики:

• {temp1} — температура датчика 1
• {temp2} — температура датчика 2
• {temp3} — температура датчика 3

Специализированные датчики:

• {o2} — уровень кислорода (мг/л)
• {ph} — уровень pH
• {orp} — ORP (мВ)
• {temp_o2} — температура датчика O2

Датчик расхода:

• {flow} — расход (л/мин)

Цифровые входы (состояния 0/1):

• {di1}…{di8} — дискретные входы 1-8

Аналоговые входы:

• {a1}…{a3} — аналоговые входы 1-3

Состояния реле (ВКЛ/ВЫКЛ):

• {relay1}…{relay8} — реле 1-8

Использование в интерфейсе:

1. При создании SMS или сообщения в мессенджер нажмите на любую переменную в списке «Доступные переменные»
2. Переменная автоматически вставится в поле сообщения
3. Или введите переменную вручную в формате {имя_переменной}

Примеры шаблонов:

Alarm!
Temp: {temp1}C
O2: {o2} mg/l
Pump: {relay1}

System status:
T1={temp1} T2={temp2} T3={temp3}
O2={o2} pH={ph} ORP={orp}
Flow={flow} l/min
Relays: {relay1},{relay2},{relay3},{relay4}
Inputs: {di1},{di2},{di3},{di4}

Примечание:

• Для несуществующих датчиков отображается «—«
• Максимальная длина SMS после подстановки — 160 символов
• Все SMS команды и ответы должны использовать только латинские буквы и цифры для совместимости

14.4 Управление правилами

В списке правил можно:

• Включить/выключить правило
• Редактировать
• Удалить
• Просмотреть историю срабатываний

15. SMS управление

15.1 Автоответы

Контроллер автоматически отвечает на любое входящее SMS:

received: "[текст вашего сообщения]"

15.2 Формат SMS команд

Важно: Все SMS команды должны использовать только латинские буквы и цифры.

• Только латинские буквы (A-Z) и цифры (0-9)
• Регистр не важен (STATUS = status = Status)
• Максимальная длина команды — 160 символов
• Не используйте русские буквы, пробелы, знаки препинания

15.3 Создание SMS команд с ответами

Настройте правило с триггером «Входящее SMS» и действием «SMS уведомление»:

1. Триггер: Входящее SMS
   • Ключевое слово: например STATUS
   • Отправитель: номер телефона (или оставьте пустым для любого)
2. Действие: SMS уведомление
   • Выберите контакт (или оставьте поле пустым — ответ отправителю)
   • Введите шаблон сообщения с переменными

Пример настройки ответа на STATUS:

• Триггер: Ключевое слово = STATUS
• Действие: SMS уведомление (контакт не выбран — ответ отправителю)
• Шаблон: Status: T1={temp1} O2={o2} Flow={flow} Relay1={relay1}

Результат: При получении SMS «STATUS» контроллер ответит: «Status: T1=21.5 O2=8.2 Flow=12.4 Relay1=ON»

Примеры SMS команд:

• STATUS — получить статус системы
• RELAY1ON — включить реле 1 (если настроено правило)
• PUMPOFF — выключить насос (если настроено правило)
• TEMP — получить температуру
• O2 — получить уровень кислорода
• FLOW — получить значение расхода

15.4 Управление реле через SMS

Для управления реле через SMS создайте правило:

1. Триггер: Входящее SMS, Ключевое слово = RELAY1ON
2. Действие: Управление реле, Реле 1, Состояние = ВКЛ

При получении SMS «RELAY1ON» контроллер включит реле 1 и ответит: «Relay 1 on»

16. Уведомления в Telegram и MAX

16.1 Настройка бота

Для получения уведомлений в Telegram или MAX необходимо:

1. Добавить контакт с Telegram ID и/или MAX ID (см. раздел 13.2)
2. В правилах выбрать действие «Сообщение в мессенджер»
3. Указать шаблон сообщения с переменными

Примечание: действие «Сообщение в мессенджер» одно. Канал доставки определяется тем, какой ID заполнен у контакта — Telegram ID или MAX ID. Если заполнены оба, уведомление уйдёт в оба мессенджера.

17. Профиль и безопасность

17.1 Профиль пользователя

В меню «Аккаунт: [ваше имя]» можно:

• Просмотреть имя пользователя
• Сменить пароль аккаунта

17.2 Смена пароля аккаунта

1. Перейдите в профиль
2. Заполните форму:
   • Текущий пароль
   • Новый пароль (минимум 8 символов)
   • Подтверждение нового пароля
3. Нажмите «Сохранить»

18. Устранение неполадок

Проблема: Устройство offline

Проверьте:

1. Питание контроллера (12V)
2. Подключение Ethernet кабеля
3. MAC-адрес и пароль в настройках устройства
4. Сеть имеет доступ в интернет

Проблема: Не отправляются SMS

Проверьте:

1. SIM-карта в контроллере с положительным балансом
2. Антенна GSM подключена
3. Контакт в правиле активен и имеет номер телефона
4. SMS команды используют только латинские буквы

Проблема: Правила не срабатывают

Проверьте:

1. Правило активно (чекбокс включен)
2. Устройство online
3. Условие триггера выполняется
4. Посмотрите логи выполнения правила
5. Для SMS правил: SMS команды используют латинские буквы

Проблема: Переменные не подставляются в SMS

Проверьте:

1. Используете правильный формат переменных: {temp1}, не temp1
2. Переменные существуют на устройстве
3. Датчики подключены и показывают значения

Проблема: Нет показаний датчика расхода

Проверьте:

1. Красный провод подключён к клемме «+ Температура» (+5V)
2. Чёрный провод подключён к клемме «- Температура» (GND)
3. Жёлтый провод подключён к клемме «A4»
4. Датчик установлен по направлению потока (стрелка на корпусе)

Проблема: Забыт пароль устройства

Решение:

1. Выполните сброс настроек кнопкой «С» (см. раздел 7.4)
2. Пароль устройства вернётся к заводскому: 12345
3. В личном кабинете смените пароль устройства повторно

19. Контакты поддержки

• Техническая поддержка: support@uzv-control.ru
• Сайт: uzv-control.ru
